配水閘閥技術參數

　　產品概述：

　　PZI型配水閘閥是在PZ型的基礎上進行設計，該型配水閘閥具有重量輕、結構簡單、操作方便、密封性能好等優點，可供礦山井下水泵房各吸水井配水之用。

　　產品名稱：PZI配水閘閥

　　產品型號：PZI

　　公稱通徑：DN400-1000mm

　　壓力范圍：1.6MPa

　　閥體材質：鑄鐵、鑄鋼

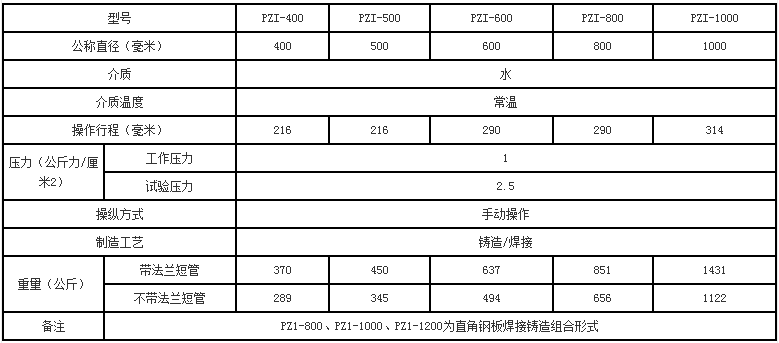

　　技術參數：

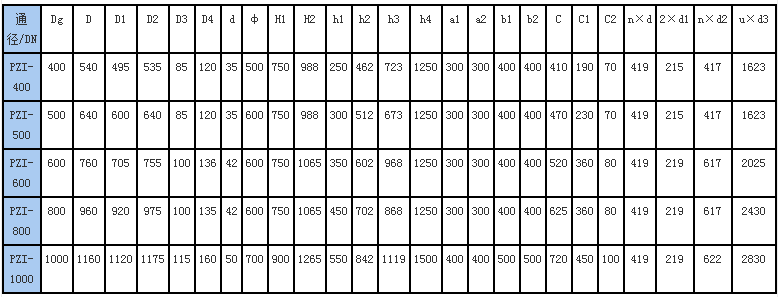

       結構及安裝尺寸：

　　采用說明：

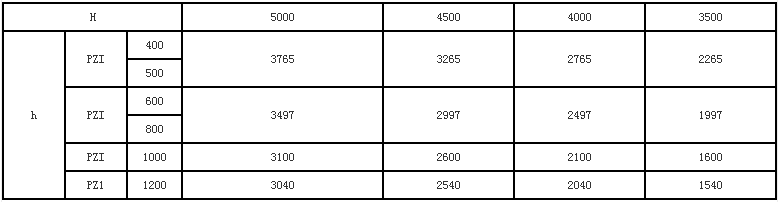

　　1、水泵房底板標高和水倉（或配水巷）入口標高之高差H與連接桿長度h值，本設計考慮四種情況，如下表所示：(單位：毫米)

　　2、各采用和使用單位，根據實際情況選用，如訂貨時能提出h值，則按訂貨單位要求加工，否則連接桿長度按H=5000時供貨，連接桿的一端的法蘭根據實際需要的h值在現場焊接。

　　延伸閱讀：配水閘閥怎么選擇？

　　選擇一款適合的配水閘閥，應根據排水系統的規定，從輸送液體的量，安裝頭，配管液體性質和操作條件和等幾個方面必須考慮。

　　1、流動阻力小。閥體內部介質通道是直通的，介質成直線流動，流動阻力小。

　　2、啟閉時較省力。是與截止閥相比而言，因?yàn)闊o論是開或閉，閘板運動度方向均與介質流動方向相垂直。

　　3、高度大，啟閉時間長。閘板的啟閉行程內較大，降是通過螺桿進行的。

　　4、介質可向兩側任意方向流動，易于安裝。閘閥通道兩側是對稱的。

　　5、形體簡單，結構長度短，制造工藝性好，適用范圍廣。

　　6、結構緊湊，閥門剛性好，通道流暢，流阻數小，密封面采用不銹鋼和硬質合金，使用壽命長，采用PTFE填料，密封可靠，操作輕便靈活。
